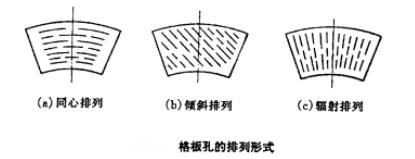

格子型球磨机的格子板，一般是用高锰钢制造。格子孔的尺寸范围，可根据排除碎球或通风要求来定。 一般情况下，小端尺寸8-20mm,锥度为3度-6度。格板孔的排列形式，直接影响着磨机的物料通过能力、格板孔的堵塞和磨损情况。格板孔的排列形式如图所示。从磨机中的介质和物料的运动过程指导，料浆在接触格子板时，对辐射状排列的孔来说(见图)，是垂直移动的。流过格孔的料浆不易返回筒体，因此常发生堵塞现象。对同心排料的格孔(见图)，料浆是顺着格孔移动，格孔磨损较快，流过格孔的料浆有可能返回筒体，影响出料的能力，但有将格孔中的粗粒料块冲回的优点。
对倾斜排列的格孔(见图)，综合了前两种形式的优点，减弱了它们的缺点。所以，一般多选用倾斜排列形式。格孔的断面做成梯形。梯形大端应指向出料端盖，这样可以防止堵塞现象。
